Metrische und zöllige Blätter sitzen am selben Werkzeug und werden verwechselt
Eine Gewindelehre beantwortet eine einzige Frage — welche Steigung ist das? —, indem ein geprägtes Blatt so lange angelegt wird, bis eines ohne Wackeln sitzt. Die Spezifikation ist schlicht, welche Steigungen enthalten sind und wie deutlich jedes Blatt markiert ist; eine abgeriebene Prägung auf einem fettigen Blatt ist der praktische Ausfall. Sätze, die metrische und zöllige Blätter auf demselben Bolzen tragen, sind bequem und zugleich die Stelle, an der Fehler entstehen, denn ein 1,25-mm-Blatt und ein 20-Gang-Blatt liegen nebeneinander. Wir vergleichen Blattzahl und Bereiche, Lesbarkeit der Markierung, Festigkeit des Bolzens und ob beide Systeme getrennt sind.

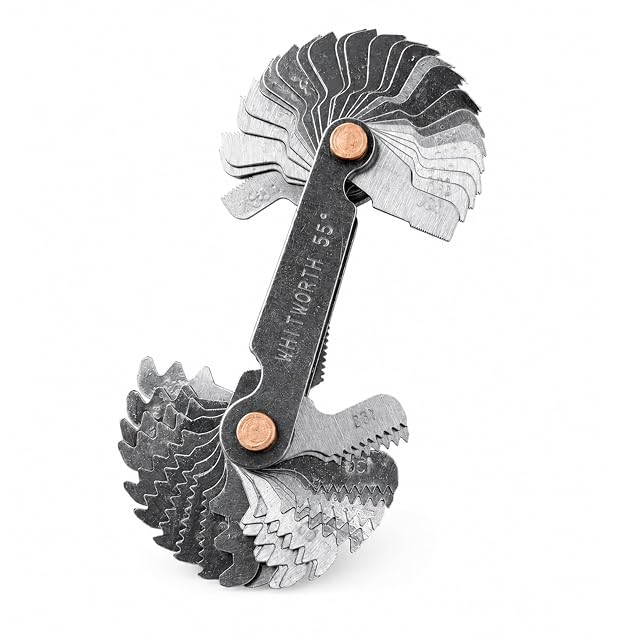

52 Blätter · 24 metrisch 0,25–6,0 mm · 28 zöllig 4G–62G · Edelstahl
Ein Satz aus 52 Edelstahlblättern, der 24 metrische Steigungen von 0,25 bis 6,0 mm bei 60° und 28 zöllige von 4G bis 62G bei 55° abdeckt und sich zu einem taschentauglichen Körper zusammenlegt.
Ideal für: Eine erste Gewindelehre, wo die Aufgabe das Bestimmen einer Schraube ist und nicht ihr Bescheinigen.
≈ 6 €

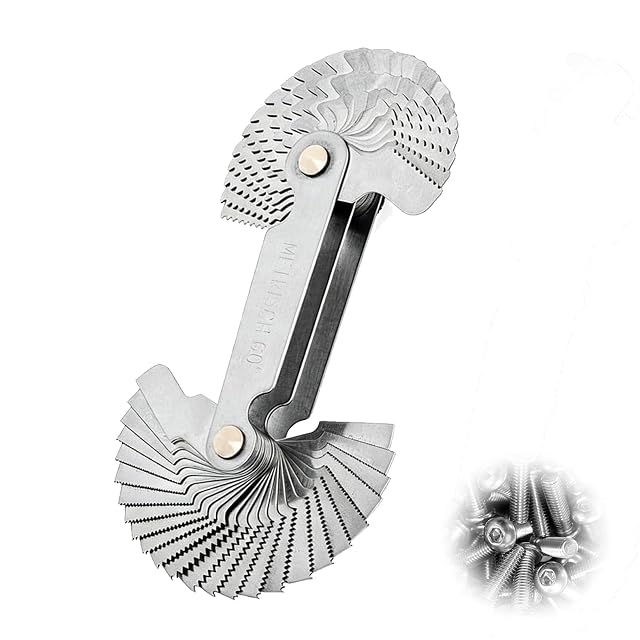

52 Blätter · metrisch 0,25–6,0 mm 60° · zöllig 4G–62G 55° · Radienlehre enthalten
Ein Satz aus 52 Edelstahlblättern, der zusätzlich eine Radienlehre enthält, und der einzige Satz dieser Rubrik, der auf fünf europäischen Märkten verkauft wird.
Ideal für: Wer die Gewindelehre europaweit erhältlich haben will statt auf einem einzigen Markt.
≈ 8 €

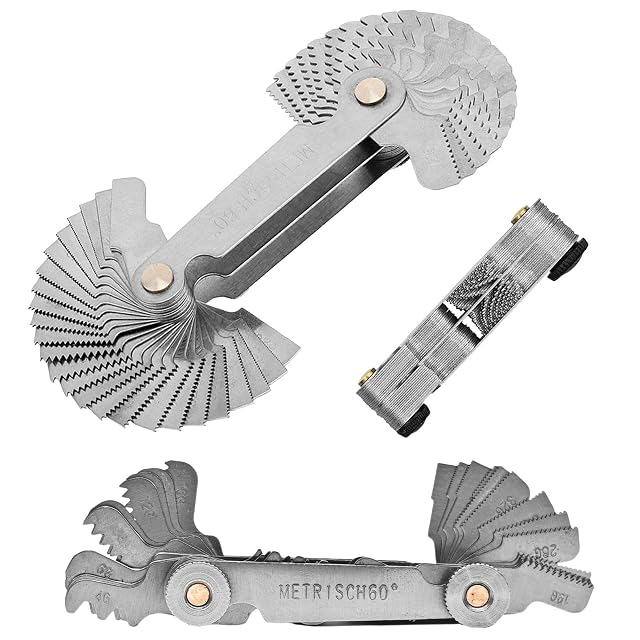

52 Blätter · metrisch und zöllig · 60° nach internationalen Normen
Ein Satz aus 52 Edelstahlblättern, der angibt, dass seine metrischen Blätter dem international anerkannten 60°-Winkel folgen, mit gut sichtbaren Markierungen auf jedem Blatt.
Ideal für: Dieselbe Aufgabe wie jeder andere Satz mit 52 Blättern — nach Der Preis dieses Modells: Messgeräte wählen.
≈ 8 €

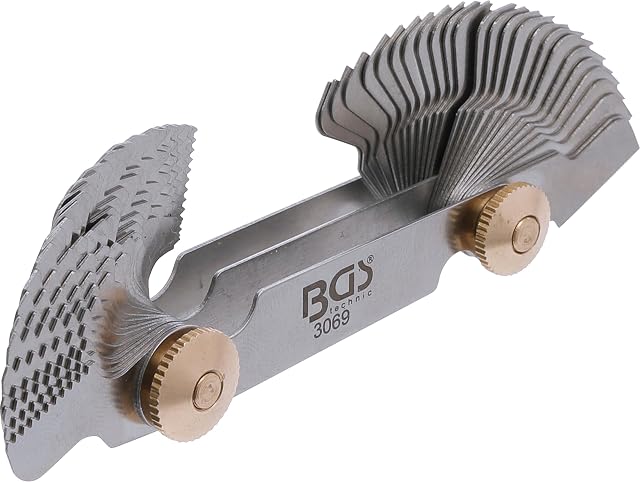

52 Blätter · jede metrische ISO-Steigung aufgeführt · Handwerks-Katalogreferenz
Der einzige Satz hier, der seinen Inhalt aufdruckt: BGS führt jede enthaltene metrische ISO-Steigung auf, von 0,25 bis 4,0 mm und darüber hinaus, statt einen Bereich zu nennen.
Ideal für: Wer wissen will, dass eine bestimmte Steigung im Satz ist, bevor er ihn kauft.
≈ 9 €
Jede Klinge entspricht einer genauen Steigung. Eine unvollständige Lehre lässt Gewinde unbestimmbar.
Ein nur metrischer Satz lässt einen vor einer zölligen Maschinenschraube ratlos. Beide Systeme in einem Satz ersparen den doppelten Kauf.
Eine aufgemalte Beschriftung verschwindet binnen eines Jahres in einer Spänetasche, und ein unbeschriftetes Blatt nützt nichts. Die angegebene Kennzeichnungsart, geätzt oder gedruckt, entscheidet die Lebensdauer des Satzes.
Die Steigung mit der Lehre und den Durchmesser mit dem Messschieber. Beides zusammen bestimmt das Gewinde; eines allein genügt nicht.
An der, die ohne Spalt und ohne Zwang greift, im Gegenlicht betrachtet. Zwei benachbarte Steigungen unterscheiden sich am durchfallenden Licht.
Beides besteht je nach Herkunft und Gewerk nebeneinander. Eine Lehre für nur ein System lässt die Hälfte der Fälle ohne Antwort.
An einem unversehrten Abschnitt ja. An einer gequetschten Stelle ist die Ablesung falsch.
Der Durchmesser eines Gewindelochs wird mit dem Messschieber im Gewindegrund gemessen, was ungefähr bleibt. Eine Probeschraube ist verlässlicher.
Feine Steigungen gibt es bei denselben Durchmessern wie Regelgewinde. Eine Lehre, die sie nicht abdeckt, lässt eine Verwechslung zu.
Trocken und leicht geölt, ohne die Klingen in ihre Aufnahme zu zwingen. Eine verbogene Klinge greift nicht mehr richtig.
Man schaut gegen das Licht: das richtige Blatt lässt zwischen Zähnen und Gewinde kein Licht durch. Zwei benachbarte Blätter unterscheiden sich oft um ein Zehntel, und das Licht entscheidet.
Ein Gewinde wird durch Steigung und Durchmesser bestimmt: Die Lehre allein genügt nicht. Die richtige Klinge greift ohne Spalt und ohne Zwang — schau ins Gegenlicht — und ein Feingewinde gibt es bei denselben Durchmessern wie ein Regelgewinde, was Verwechslungen möglich macht.
Eine Spalte wird nur aufgestellt, wenn vier von fünf Instrumenten den Wert veröffentlichen. Darunter mäße sie das Schweigen der Anleitungen.
| Modell | Preis | Blätter |
|---|---|---|
| shttoca 52-leaf set | 6 € | 52 Blätter |
| gihun 52-leaf set | 8 € | 52 Blätter |
| MniimaLuxe 52-leaf set | 8 € | 52 Blätter |
| BGS 3069 | 9 € | 52 Blätter |
Technische Daten: Herstellerangaben für Messwerkzeuge und die zugehörigen Amazon-Produktseiten. Preise und Verfügbarkeit: Keepa. Jede Zahl in dieser Tabelle nennt ihre Quelle.
Letzte Überarbeitung in dieser Kategorie: 31. August 2026.
Die in diesen Zusammenfassungen genannten Preise sind datierte Stände. Der Live-Preis steht neben jedem Produkt.
